Những điều cơ bản của người theo dõi cam (bao gồm cả những người cho chuyển động tuyến tính)

Những người theo dõi CAM là các thiết bị truyền tải điện có lõi mang quay có tải trong khi đóng vai trò là giao diện giữa các phần máy di chuyển độc lập. Các ứng dụng bao gồm các ứng dụng trên các bảng lập chỉ mục quay và băng tải bàn xoay, Đơn vị chuyển robot dài (RTU) và một loạt các máy móc tùy chỉnh cao.

Đường kính ngoài (OD) của cụm ổ trục cam là khuôn mặt hoạt động của nó-thường được làm bằng thép, nylon, urethane, polyamide hoặc vật liệu được thiết kế khác. OD này kết hợp với một số bề mặt máy, theo truyền thống, đây là một loại cam cơ học của một số loại - chẳng hạn như thùng chính xác của một bảng lập chỉ mục. Các bảng lập chỉ mục tự động cơ học như vậy có một cấu hình chuyển động được cắt thành một trống CAM thu hút người theo dõi, từ đó truyền nguồn sang đầu ra.

Những người theo dõi CAM cũng tìm thấy việc sử dụng trong các hội đồng kết hợp chúng với các bản nhạc tuyến tính và các đường dẫn được thiết kế khác trên các hội đồng tùy chỉnh.

Những người theo dõi CAM lắp ráp trên máy theo một trong hai cách. Những người theo dõi CAM loại stud bao gồm một trục có ren một phần được cố định vào đường kính bên trong người theo dõi (ID) để lắp ráp lên khung máy với đai ốc hoặc thiết bị buộc tương tự. Các biến thể của người theo dõi Cam (có thể xác định được bởi ID mở của họ) thường giao phối với các khung máy thông qua Fit Press Fit tại một cuộc đua bên trong cứng thường được giữ bởi các tấm cuối của người theo dõi. Bởi vì họ không phải là một thiết kế đúc hẫng, những người theo dõi ách thể hiện độ lệch tối thiểu. Nhưng những người theo dõi CAM stud không thể thiếu trong một loạt các ứng dụng - bao gồm cả những ứng dụng phải chịu tải cao.

Thiết kế theo dõi cam phổ biến nhất sử dụng các con lăn kim để mang tải trọng xuyên tâm cao; Khi các ứng dụng yêu cầu trục chạy ở tốc độ cao, một lồng có thể tách các con lăn.

Trong trường hợp tải trọng đặc biệt cao và trục cần công suất tải động cao, người theo dõi CAM có thể bao gồm các con lăn tiêu chuẩn hàng đôi. Mặc dù vượt quá trọng tâm ở đây, một số người theo dõi cam tải ánh sáng thậm chí còn được chế tạo xung quanh vòng bi đơn giản (tay áo) đơn giản.

Lưu ý rằng những người theo dõi CAM khác với anh em họ mang con lăn của họ theo một số cách. Bởi vì cái sau thường là nhiễu phù hợp với các cụm, chúng nhận được sự gia cố chu vi từ khung máy hoặc vỏ xung quanh. Ngược lại, chủng tộc bên ngoài của một người theo dõi cam phải dày để ngăn chặn biến dạng, đặc biệt là dưới dòng tải cục bộ. Ngoài ra, nhiều người theo dõi CAM bao gồm các cổng bôi trơn và hoàn thiện bề mặt gồ ghề hơn để chịu được tiếp xúc với môi trường trong quá trình hoạt động - đặc biệt là những người hoạt động tiếp xúc với các phần máy không được bảo vệ.

Nhiều người theo dõi CAM có hồ sơ đường kính ngoài phẳng (OD), trong khi những người khác (đặc biệt là những người cho các ứng dụng chuyển động tuyến tính) bao gồm các OD được đăng quang, có hình cạnh hoặc hình vee để tham gia các đường ray và đường ray được thiết kế bằng hình học giao phối.

Những người theo dõi CAM đăng quang có thể bù đắp mười lần sai lệch mà những người theo dõi CAM phẳng truyền thống.

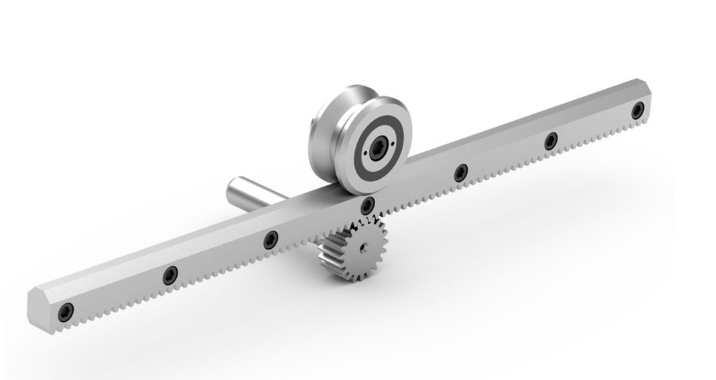

Hình ảnh sắp xếp cam-tollower (người theo dõi) hình ảnh lịch sự của chúng tôi

Một số người theo dõi CAM phục vụ như những người theo dõi bằng cách tham gia đường ray để cung cấp chuyển động tuyến tính. Các thiết kế này ngày càng phổ biến trong các hệ thống lưu trữ và truy xuất tự động (AS/RS) và RTU trục thứ bảy được đề cập trước đó.

Điều đó bởi vì các hệ thống tuyến tính dựa trên tín đồ Cam vượt trội so với các vòng bi tuyến tính được gọi là hướng dẫn hồ sơ nơi độ chính xác nhỏ gọn và cực cao ít quan trọng hơn độ chắc chắn, cài đặt nhanh chóng và tha thứ, đảo ngược tốc độ cao và cuộc sống lâu dài.
